从糊状到自由流动的立式工业干燥机

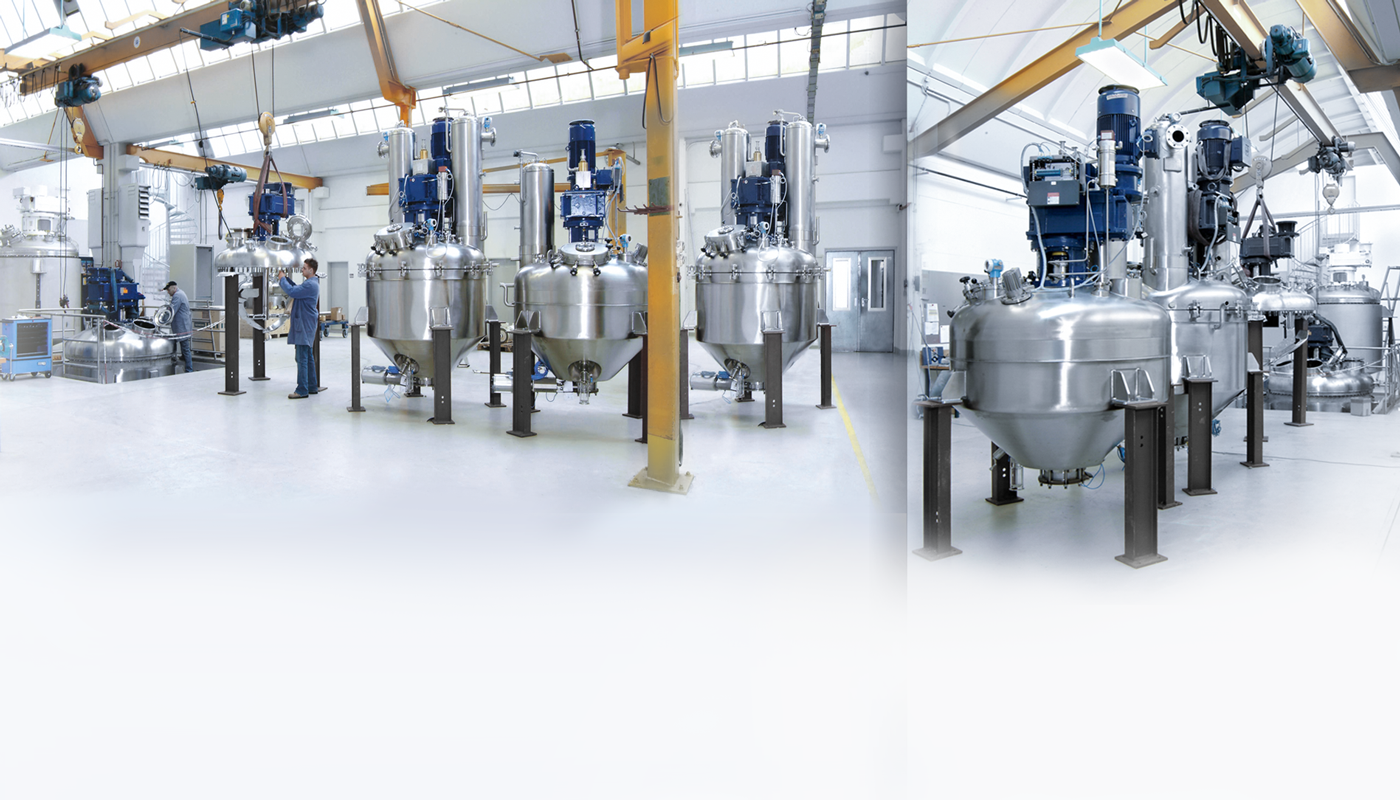

高品质的 SOLIDMIX 真空干燥机由最先进的机器和工具以及训练有素且经验丰富的员工生产制造。

固体的干燥是各种生产的基本工艺步骤。在许多过程中，通过沉降罐、压滤机或离心机对固体进行机械分离，然后是热干燥步骤。 EKATO SYSTEMS 开发了两种设备来涵盖各种固体应用。

产品详情
SOLIDMIX VST 型固体立式干燥机（100 升至 32,000 升）
SOLIDMIX VPT 型固体立式干燥机（50 升至 5,000 升）

产品详情

对于自由流动的产品，SOLIDMIX VST 干燥机系列中使用了 Solids-PARAVISC 叶轮。 ISOPAS 叶轮设计用于处理糊状、流动性差的介质。它在 EKATO SOLIDMIX VPT 干燥机中实施。模块化系统也可以根据客户要求专门定制。我们经验丰富的专家帮助为真空干燥机提供合适的工艺技术解决方案。可以使用以下基本操作：干燥、混合、化学反应、包衣、造粒、加热、冷却、润湿等等。 EKATO SOLIDMIX 真空干燥机通常具有以下系统组件： EKATO SOLIDMIX 系统具有相同的设计——从实验室到生产规模。根据安装类型，可以使用 3 – 32,000 l。

搅拌桨叶 (EKATO ISOPAS or EKATO Solids-Paravisc)
ASME, PED, 或 SELO 真空和压力容器
真空系统
溶剂回收系统
自动化系统
加热和冷却系统
在线清洗系统 (CIP)

特点

设计用于最小功率输入和最大垂直混合（能效）的搅拌器
具有小的剪切力的柔和垂直混合
松散体中均匀的温度分布和传热
干燥机经过优化，可在排空期间实现最大排放量

立式粉体干燥机，型号 SOLIDMIX VST (100 L to 32,000 L)

带有 PARAVISC 固体叶轮的 SOLIDMIX VST 真空干燥机特别适用于干燥自由流动的货物和散装货物。由于采用自由悬臂轴，因此没有轴承与本产品接触。这为精细化学品、医药产品或食品的加工提供了巨大的优势。此外，叶轮和容器壁之间的小壁间隙可防止产品残留。锥形底部确保只有最少量的残留物留在干燥器中。

可选择为 SOLIDMIX VST 提供各种系统组件。例如：

用于分离废气的过滤器
可加热搅拌轴
取样口
温度测量
CIP-系统
从 0 区到 2 区的 ATEX 版本

EKATO SOLIDS-PARAVISC

PARAVISC 用于固体的桨叶，专为 SOLIDMIX VST 真空干燥机设计，可实现可靠运行和低维护。垂直的产品循环导致优化的热交换。桨叶运动在容器表面产生持久的物料交换。此外，产品在最小剪切下轻轻混合。由于采用特殊设计，混合单元可确保均匀的温度分布，从而直接影响产品质量和加工时间。

型号 Type	有效容积 Effective volumes [l]	高度 Height H [mm]	宽度 Width W [mm]	重量 Weight [kg]
VST 100	110	2000	1100	1000
VST 250	260	2500	1300	1500
VST 400	430	2700	1500	2000
VST 630	670	3100	1700	3000
VST 1000	1110	3400	1900	4000
VST 1600	1710	3800	2100	5000
VST 2500	2500	4200	2300	6000
VST 4000	4090	4800	2700	9000
VST 5000	5450	5000	2700	10000
VST 6300	7090	5600	2400	12000
VST 10000	10080	6200	3600	14000
VST 16000	16840	6900	4100	16000
VST 20000	20220	7400	4800	18000
VST 25000	26090	8000	5200	20000
VST 32000	33010	8500	5600	25000

SOLIDMIX VPT 型固体立式干燥机（50 升至 5,000 升）

SOLIDMIX VPT 系列立式干燥机配备 EKATO ISOPAS 叶轮，专为处理糊状和流动性差的介质而开发，可确保充分混合。除了其特殊的几何形状外，EKATO SOLIDMIX VPT 工艺干燥机还配备了一个挡板，可防止产品同向旋转并确保均匀混合——即使是在临界流动特性的情况下。使用 EKATO SOLIDMIX VPT 装置，可以在容器的锥形部分中包含一个温度传感器，并在挡板中包含另一个传感器，以便直接在产品内部记录基本过程参数。确保符合 GMP 的设计。还可以在不中断过程的情况下取样并集成切碎机以破碎团块。使用切碎机，由于增加了颗粒表面（溶剂的扩散路径更短），干燥时间得以缩短。

对于 SOLIDMIX VPT 真空干燥机，可以选择提供各种系统组件。例如：

流动元件（例如，斩碎器或挡板）
可加热的搅拌轴
取样
温度测量
用于分离废气的过滤器
CIP-系统
从 0 区到 2 区的 ATEX 版本

EKATO ISOPAS

EKATO ISOPAS 叶轮系统确保良好的循环以及低功率输入的高效轴向混合。由于刀片的最佳形状和最少的金属使用以及锥形底部，排空后残留物很少。尽可能小的壁间隙确保有效的热传递。这大大减少了混合时间。

型号 Type	有效容积 Effective volumes [l]	高 Height H [mm]	宽 Width W [mm]	重量 Weight [kg]
VPT 50	50	2000	1000	800
VPT 100	100	2100	1100	1000
VPT 250	250	2300	1500	1500
VPT 400	400	2500	1800	2000
VPT 630	630	3100	2000	3000
VPT 1000	1000	3300	2200	4000
VPT 1600	1600	3600	2400	5000
VPT 2500	2500	3800	2700	6000
VPT 4000	4000	4500	3100	7000
VPT 5000	5000	50000	3400	9000
