加氢反应器 & 氢化反应釜
所有设备来自我们一家
我们的氢化产品包括:
- 咨询服务
- 在你自己的工厂用EKATO租赁设备ELA 5做加氢试验
- 在EKATO的加氢中试装置进行加氢试验 (5 - 60升)
- 概念和加料研究
- 基础工程
- 详细工程
- 关键设备 （EKATO 氢化反应器, 催化剂制备， 催化剂过滤等）
EKATO为大量的工业应用和行业设计和供应加氢装置:
- 用于制药原料(API)加氢的柔性多产品装置
- 用于精细和特殊化学品加氢的灵活的多产品装置
- 用于糖的氢化成糖醇的装置
- 用于脂肪、脂肪酸和油的氢化装置
- 用于基本化学品连续氢化的装置
EKATO 氢化装置 按您的工艺要求量身定制
模块化的氢化装置
与传统的现场施工相比，撬装式加氢装置具有某些优势。 撬装式加氢装置的主要优点是：
- EKATO的单个供应商责任
- 缩短项目实施时间
- 总投资成本低
- 不中断现有工厂运行操作（在工厂扩建或改造的情况下）
- 在EKATO的装配车间按客户车间条件下装配模块单元装置
- 在交付之前可进行全功能测试
EKATO的撬装式加氢模块包括：
- 氢化反应器用钢结构
- 管道和配件
- 仪表
- 接线和接线盒
- 保温
- 控制系统 (在模块外)
EKATO 橇装式氢化装置 我们确保您的新化工产品快速上市，高效率和极大可能的生产灵活性
装置模块通常在EKATO自己的在Schopfheim专门建造的组装大厅或由选定的认证分包商组装。EKATO的典型加氢反应器模块包括反应器体积从50 升到6000升可用体积，6 – 150 bar设计压力，可以由各种材料制成。较大的装置由多个模块组成，还包括催化剂制备站、催化剂过滤器、加热/冷却站和烟气洗涤器。
加氢反应器
在每个工厂的中心是EKATO加氢反应器，它配备了一个特殊的搅拌器称为EKATO组合加气系统。EKATO组合加气系统在全球500多个气液反应器中使用，是我们在众多工业氢化应用中成功的重要基础。
EKATO GASJET 用于 30 m³ 容器 – 产品开发: 将未反应的气体再循环到液相中
EKATO 氢化反应器的优点:
- 紧凑的设计，没有外部气体再循环
- 气体分散的两个区域(PHASEJET和GASJET)
- 优化的传质和气体分散
- 反应相没有浓度或温度梯度
- 强的冷却能力
- 不同的热交换器类型
- 机械可靠性高
- 可配置机械密封或磁力驱动密封
- 可作为间歇式或连续式反应器
- 简单，安全的放大/缩小
技术数据:
- 可加料体积: 5 l - 200 m3
- 设计压力: 高达 220 bar
- 设计温度: 150 to 400°C
- 材料: 几乎所有金属材料 (碳钢、不锈钢、镍基材料、钛等.)
- 容器壁热传递: 夹套或半管盘管
- 内部传热：盘管换热器、管束换热器、板式换热器
- 设计总是特别适合您的需要
- 选项：仪器仪表，底部出口阀，排放器，取样系统，底部搅拌器，GMP设计
我们的服务
EKATO为您的加氢反应器集成工艺和机械设计结合了知识和经验。因此，我们提供优化的技术和经济运行性能。我们的服务包括：
- 考虑化学计量学和反应动力学的反应器设计
- 工程放大 / 缩小
- 建模与仿真
- 热平衡
- CFD-研究
- FEM-研究
运行可靠、稳固
由于高体积比功率输入和由此产生的高液压负荷对容器内部，氢化反应器的设计是特别苛刻的。EKATO通过数值流体模拟(CFD)来确定基于液力的参数，如反应器中热交换器的液力载荷。从这些模拟得到的信息对于静态和动态确定尺寸是必不可少的，以及氢化反应器的防共振设计。反应器的后续机械设计也由EKATO内部使用有限元和CAE等数值方法进行。
盘管模态分析 Modal Analysis of Coils, FEA 可以模拟激励频率的影响, 结果有助于通过优化设计防止疲劳失效。
试验设备和工艺开发及放大
在Schopfheim我们新的氢化测试中心，我们可以在真实和适当规模条件下，用您的原始原料测试和优化您的氢化工艺，目的是用小的产品数量，获得可工程放大至工业化装置的测试结果。通过这种方式，我们保证您的加氢装置的新建设或改造投资的很大安全性。
为此，我们有3升到60升的加氢反应器，由不锈钢和哈氏合金制成。我们可以在高达100 bar和250°C的条件下进行加氢，也可以研究各种催化剂/产品悬浮液的过滤行为。
氢化中试装置 HTC
氢化反应器和过滤器单元
EKATO HTC加氢装置由加料容积为60 升的加氢反应器、进料槽、过滤单元和滤液槽组成。所有容器都配备了混合系统，并由哈氏合金C22制成。压力高达100巴，温度高达250°C，这提供了广泛的工艺工程应用。
特征
- 加料体积： 60 升
- 设计温度: 250°C
- 设计压力: 100 barg
- 安装区域 1, IIC
- 所有接触物料部分：哈氏合金 C22 和 Kalrez
- 可更换的搅拌系统
- 加热/冷却通过容器壁和/或各种内部热交换器
Area of application
该中试装置适用于多种加氢工艺的研究，如:
- 油脂硬化
- 山梨糖醇
- TDA
- 苯胺
- 羟胺
- 聚合物
- 精细化学品
我们的服务
由EKATO专家提供支持:
- 在EKATO实验室的试验性能
- 分析(密度，粘度，气相色谱，HPLC)
- 工程放大的专业知识
- 关于工艺成功的声明

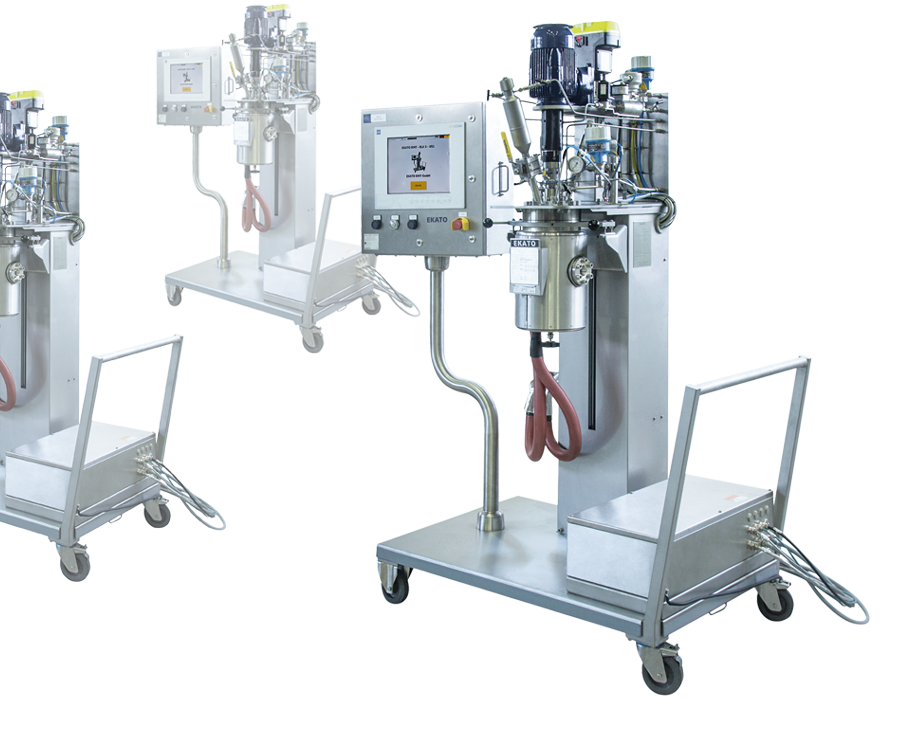

实验室氢化反应釜装置 ELA 5
可移动的工艺开发实验室单元
EKATO实验室加氢装置可以从以下EKATO子公司租赁:
- EKATO 德国
- EKATO 美国
- EKATO 印度
- EKATO 日本
